 1. Prosedur[kembali]

1.  Kalibrasi oscilloscope

a.   Hidupkan oscilloscope dan tunggu beberapa saat sampai pada layar akan muncul berkas  elektron

b.   Atur posisi sinyal pada layar sehingga terletak di tengah-tengah

c.   Hubungkan input kanal A dengan terminal kalibrasi yang ada pada  oscilloscope

d.  Amati bentuk gelombang dan tinggi amplitudonya.

e. Ulangi langkah yang sama untuk kanal B

2.  Mengukur dan Mengamati Tegangan Searah dan Tegangan Bolak-Balik

●         Tegangan Searah

a.    Atur output power supply sebesar 4 Volt

b.    Hubungkan input kanal B oscilloscope dengan output power supply

c.    Atur saklar oscilloscope pada DC, bacalah dan amati berapa tegangan yang diukur oleh oscilloscope

●         Tegangan Bolak Balik

a.    Atur generator sinyal pada frekuensi 1 kHz gelombang sinusoidal, dengan besar tegangan 4 Vp-p

b.    Kemudian ukur dan amati tegangan ini dengan oscilloscope

3. Mengukur dan Mengamati Frequency

a.    Susun rangkaian seperti gambar dibawah

b.    Hubungkan   output   dari   function   generator   dengan   input   kanal   A oscilloscope. Saklar fungsi dari function generator pada posisi sinusoidal

c.  Amati bentuk gelombang yang muncul pada layar, kemudian ukurlah frekuensinya. Catat penunjukan frekuensi dari function generator

d. Bandingkan hasil pengukuran frekuensi dengan oscilloscope dengan frekuensi yang ditunjukan oleh function generator

e. Ulangi langkah b dan c untuk gelombang gigi gergaji (segitiga) dan gelombang pulsa.

4. Membandingkan Frekuensi dengan Cara Lissajous

a.  Susun rangkaian seperti gambar diatas

b.   Atur selektor time base oscilloscope pada posisi XY dan saklar pemilih kanal pada posisi A dan sinkronisasi pada posisi B

c.    Hubungkan sinyal dengan frekuensi yang tidak diketahui pada input A dan sinyal dengan frekuensi yang dapat dibaca pada input B

d.    Atur frekuensi sinyal pada kanal A, sehingga diperoleh gambar seperti salah satu dari gambar 2.1. Kemudian amati berapa perbandingan frekuensinya. Bacalah penunjukan frekuensi generator

e.   Ulangi langkah b dan c untuk frekuensi yang lain dan catat hasilnya dalam bentuk gambar gelombang Lissajous

f.      Atur perbandingan X:Y pada 1:1, 1:2, 1:3, 2:1, 2:3, 3:1, 3:2

 2. Hardware [kembali]

 3. Rangkaian Simulasi Dan Prinsip Kerja [kembali]

1.  Mengukur dan Mengamati Tegangan Searah dan Tegangan Bolak-Balik



Prinsip kerja :

Pada rangkaian ini, sumber dc atau power supply sebesar 4v dihubungkan dengan kanal b pada osiloskop untuk mengamati dan mengukur tegangan dari arus searah. Dan untuk grafik sinusoidal dari signal generator diatur frekuensi sebesar 1kHz dan tegangan 4Vp-p, lalu dihubungkan dengan kanal a pada osiloskop, sehingga jika rangkaian dijalankan, maka grafik dari osiloskop dapat diamati

Gambar Tegangan Searah

Gambar Tegangan Bolak-Balik

2.   Mengukur dan Mengamati Frequency



Prinsip Kerja :

Pada pengukuran frekuensi dengan funcition generator/signal generator dan oscilloscope disini ,output dari function dihubungkan ke input kanal A dengan frekuensi tertentu.Nantinya jika di running program ini akan menghasilkan bentuk gelombang pada oscilloscope .Frekuensi yang terbaca pada generator ini dapat dibandingkan dengan frekuensi yang terbaca pada oscilloscope dengan cara ,gelombang yang terbaca di oscilloscope dicari terlebih dahulu periode(T) setelah itu didapatkan frekuensi dengan rumus (1/T) ,hingga akhirnya dapat dibandingkan frekuensi yang terbaca pada Function Generator dan frekuensi yang terbaca pada Oscilloscope.

 Gambar gelombang sinusoidal

Gambar gelombang segitiga

Gambar gelombang kotak

 3.   Membandingkan Frekuensi dengan Cara Lissajous

Prinsip Kerja :



Rangkaian ini menggunakan dua buah function generator yang masing-masing dihubungkan pada kanal A dan kanal B dari osiloskop.  Sinyal yang tidak diketahui dihubungkan pada input A dan sinyal yang dapat dibaca dihubungkan pada kanal  B. Atur frekuensi pada kanal A sampai terbentuk seperti salah satu gambar 2.1 yang ada pada modul, kemudian amati perbandingan frekuensinya.

Gambar perbandingan frekuensi 1:1

Gambar perbandingan 1:2

Gambar perbandingan 2:1

Gambar perbandingan 1:3

Gambar perbandingan 3:1

Gambar perbandingan 2:3

 Gambar perbandingan 3:2

 4. Video Demo [kembali]

 5. Kondisi [kembali]

A. Pengukuran Tegangan Searah dan Tegangan Bolak-Balik

B. Pengukuran frekuensi pada dengan function generator dan osiloskop

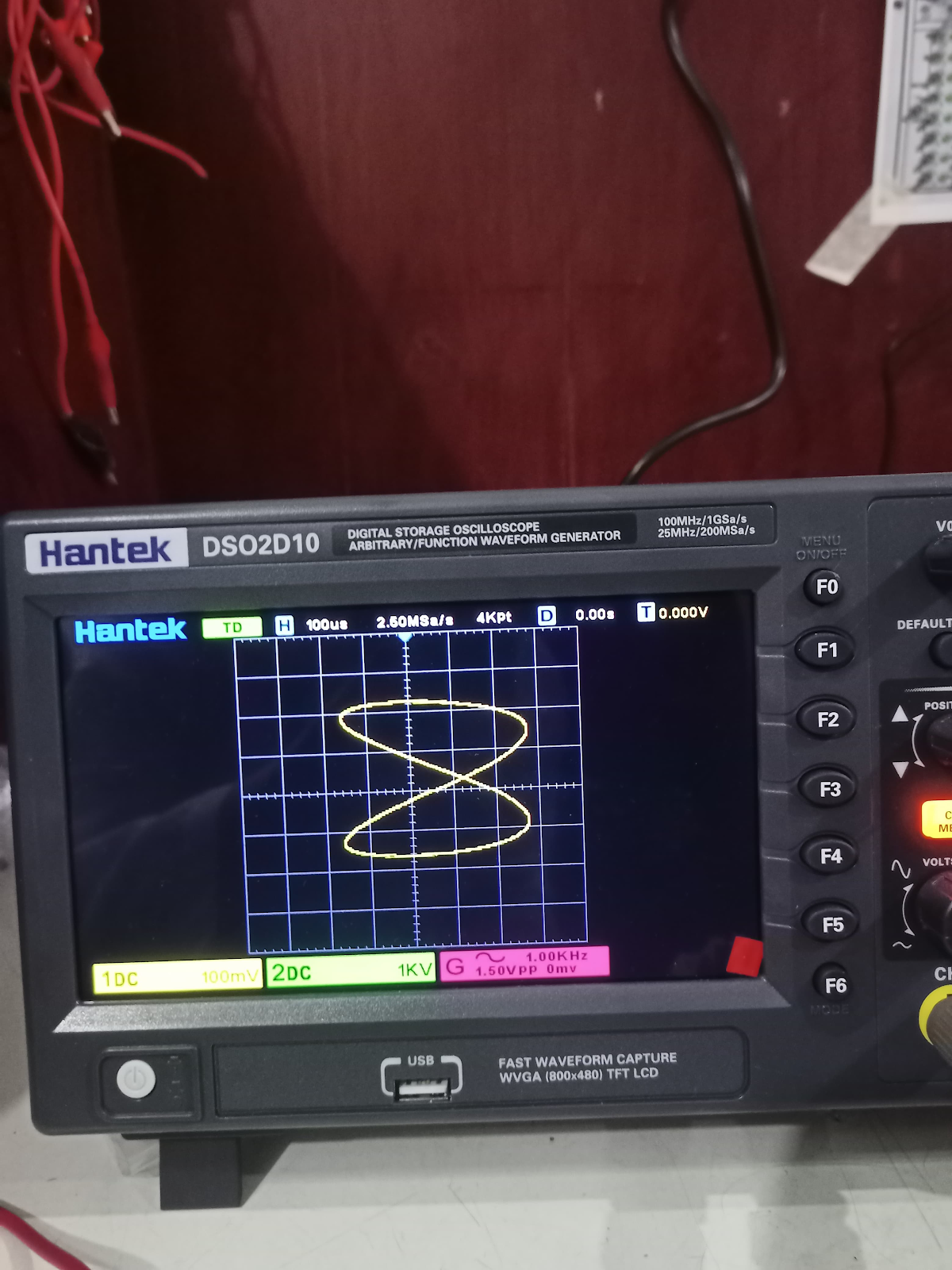

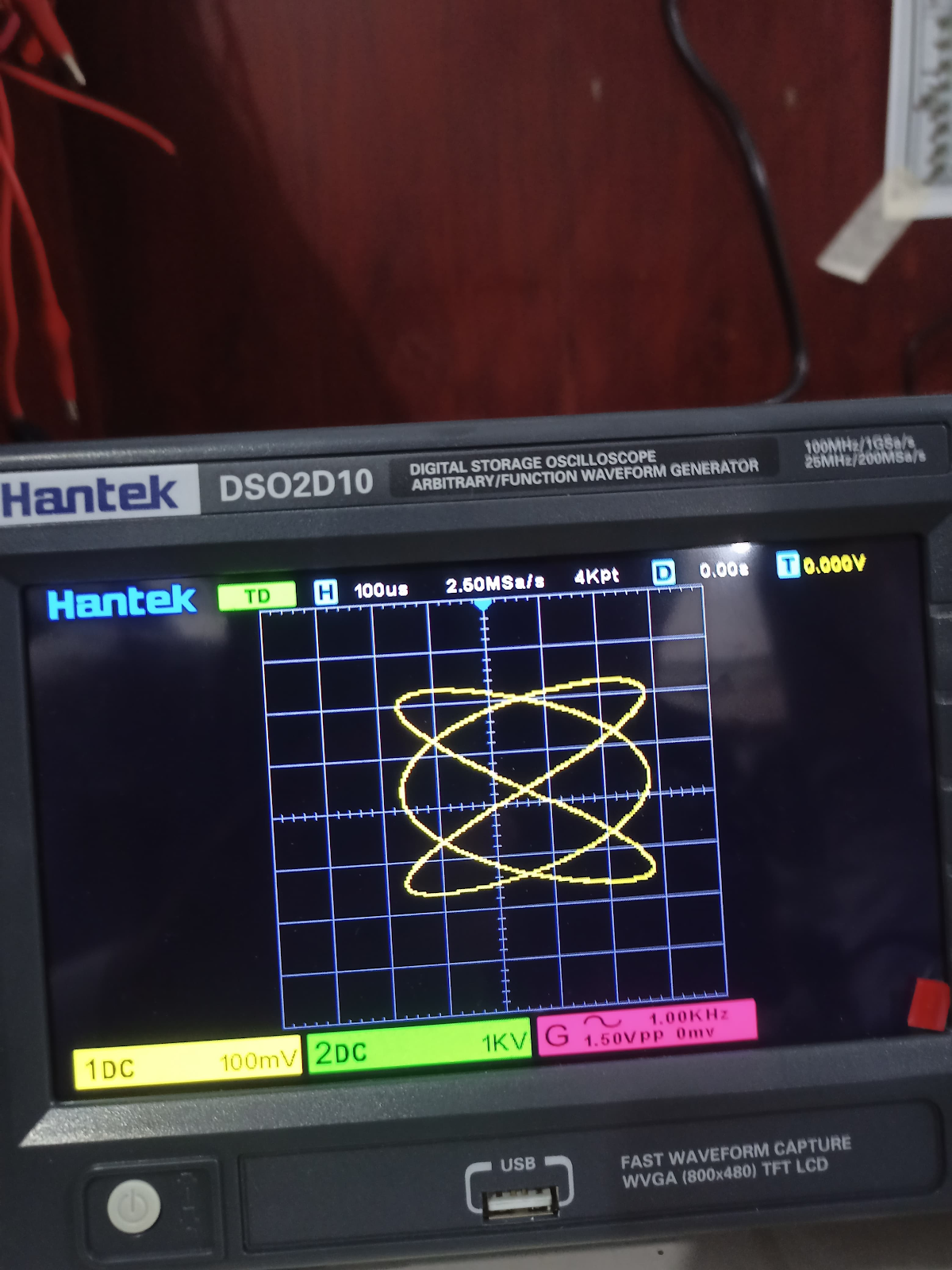

C.  Membandingkan Frekuensi dengan Cara Lissajous

 6. Video Penjelasan [kembali]

1.  Mengukur dan Mengamati Tegangan Searah dan Tegangan Bolak-Balik

2. Mengukur dan Mengamati Frekuensi

3. Membandingkan Frekuensi dengan Cara Lissajous

 4. Video Penjelasan Blog
