TUGAS BESAR KONTROL PENERANGAN RUANGAN

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Pendahuluan

2. Tujuan

3. Alat dan Bahan

4. Dasar Teori

5. Percobaan

   a) Prosedur

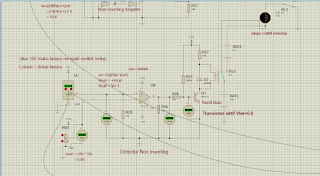

   b) Rangkaian simulasi dan prinsip kerja

   c) Video Simulasi

6. Download File

 1. Pendahuluan[kembali]

Dalam era modern ini, efisiensi energi dan otomatisasi menjadi aspek penting dalam pengelolaan sumber daya. Salah satu implementasi praktis yang dapat meningkatkan efisiensi dan kenyamanan adalah sistem penerangan ruangan otomatis. Pada proyek ini, kami merancang dan mengembangkan sebuah sistem penerangan otomatis yang memanfaatkan operational amplifier (op-amp) dan transistor. Tujuan utama dari proyek ini adalah untuk menciptakan sistem yang dapat mengontrol pencahayaan ruangan secara otomatis berdasarkan kondisi lingkungan, seperti intensitas cahaya dan keberadaan manusia, sehingga dapat menghemat energi dan memberikan kenyamanan optimal bagi penghuninya. Proyek ini juga mengedepankan pemahaman mendalam mengenai komponen elektronik dasar dan cara kerja rangkaian yang kompleks, menjadikannya sebagai aplikasi yang relevan dalam bidang teknik elektro dan otomatisasi.

 2. Tujuan[kembali]

• Untuk mengetahui apa fungsi dari transistor uni bipolar, transistor bipolar, dan op amp
• Untuk mengetahui prinsip kerja transistor uni bipolar, transistor bipolar, dan op amp
• Memahami prinsip kerja sistem kontrol penerangan ruangan di rumah
• Meningkatkan pemahaman tentang sensor dan detektor
• Menjelaskan alat dan bahan yang dibutuhkan dalam pembuatan Aplikasi Kontrol Penerangan Ruangan

 3. Alat dan Bahan[kembali]

3.1 Alat

Instrument

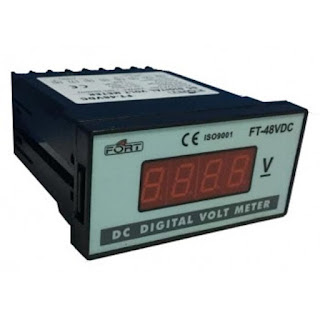

a. Voltmeter

DC Voltmeter merupakan alat yang digunakan untuk mengukur besar tengangan pada suatu komponen. Cara pemakaiannya adalah dengan memparalelkan kaki2 Voltmeter dengan komponen yang akan diuji tegangannya.

Berikut adalah Spesifikasi dan keterangan Probe DC Volemeter

Generator Daya

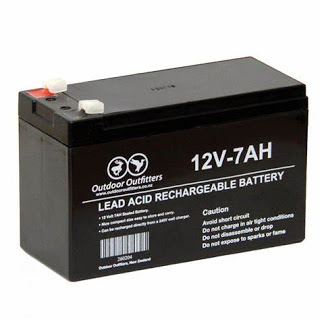

a. Baterai

Baterai yang pada rangkaian ini digunakan sebagai sumber energi listrik atau sumber tegangan untuk menjalankan rangkaian

Konfigurasi pin

spesifikasi

• Input voltage: ac 100~240v / dc 10~30v
• Output voltage: dc 1~35v
• Max. Input current: dc 14a
• Charging current: 0.1~10a
• Discharging current: 0.1~1.0a
• Balance current: 1.5a/cell max
• Max. Discharging power: 15w
• Max. Charging power: ac 100w / dc 250w
• Jenis batre yg didukung: life, lilon, lipo 1~6s, lihv 1-6s, pb 1-12s, nimh, cd 1-16s
• Ukuran: 126x115x49mm
• Berat: 460gr

b. Power Suply

Berfungsi sebagai sumber daya bagi sensor ataupun rangkaian.

Spesifikasi :

Input voltage: 5V-12V
Output voltage: 5V
Output Current: MAX 3A
Output power:15W
conversion efficiency: 96%

2.2 Bahan

a. Mosfet IRF520

konfigurasi  Pin

Pin Number	Pin Name	Description
1	Source	Arus mengalir keluar melalui Sumber
2	Gate	Mengontrol bias MOSFET
3	Drain	Arus mengalir masuk melalui Drain

SPESIFIKASI :

·         N-Channel Power MOSFET

·         Continuous Drain Current (ID): 9.2A

·         Drain to Source Breakdown Voltage: 100V

·         Drain Source Resistance (RDS) is 0.27 Ohms

·         Gate threshold voltage (VGS-th) is 4V (max)

·         Rise time and fall time is 30nS and 20nS

·         It is commonly used with Arduino, due to its low threshold voltage.

·         Available in To-220 package

b. Resistor

Resistor adalah komponen Elektronika Pasif yang memiliki nilai resistansi atau hambatan tertentu yang berfungsi untuk membatasi dan mengatur arus listrik dalam suatu rangkaian Elektronika (V=I R).

Spesifikasi resistor yang digunakan:

a. Resistor 10 ohm

b. Resistor 220 ohm

c. Resistor 10k ohm

Cara menghitung nilai resistor:

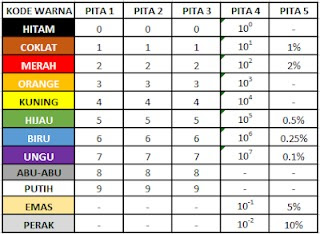

Tabel Warna

1. Masukan angka langsung dari kode warna gelang pertama.
2. Masukan angka langsung dari kode warna gelang kedua.
3. Masukan angka langsung dari kode warna gelang ketiga.
4. Masukkan jumlah nol dari kode warna gelang ke-4 atau pangkatkan angka tersebut dengan 10 (10^n), ini merupakan nilai toleransi dari resistor.

Contoh :

Gelang ke 1 : Coklat = 1

Gelang ke 2 : Hitam = 0

Gelang ke 3 : Hijau   = 5 nol dibelakang angka gelang ke-2; atau kalikan 105

Gelang ke 4 : Perak  = Toleransi 10%

Maka nilai resistor tersebut adalah 10 * 105 = 1.000.000 Ohm atau 1 MOhm dengan toleransi 10%.

Datasheet resistor

c. Sensor UV

Sensor yang mendeteksi adanya cahaya terang dan gelap

Pin Out

Spesifikasi

Grafik Sensor

d. Transistor NPN

Transistor NPN merupakan jenis transistor bipolar yang menggunakan arus listrik kecil dan tegangan positif pada terminal Basis untuk mengendalikan aliran arus dan tegangan yang lebih besar dari Kolektor ke Emitor. Komponen ini berfungsi sebagai penguat, pemutus dan penyambung (switching), stabilitasi tegangan, modulasi sinyal, dan lain lain.

Spesifikasi

e. Relay

Relay adalah Saklar (Switch) yang dioperasikan secara listrik dan merupakan komponen Electromechanical (Elektromekanikal) yang terdiri dari 2 bagian utama yakni Elektromagnet (Coil) dan Mekanikal (seperangkat Kontak Saklar/Switch). Relay menggunakan Prinsip Elektromagnetik untuk menggerakkan Kontak Saklar sehingga dengan arus listrik yang kecil (low power) dapat menghantarkan listrik yang bertegangan lebih tinggi.

Konfigurasi pin

datasheet relay

f. Dioda

Dioda adalah komponen aktif dua kutub yang pada umumnya bersifat semikonduktor, yang memperbolehkan arus listrik mengalir ke satu arah (kondisi panjar maju) dan menghambat arus dari arah sebaliknya (kondisi panjar mundur).

Untuk menghantarkan arus listrik ke satu arah tetapi menghambat arus listrik dari arah sebaliknya. Oleh karena itu, Dioda sering dipergunakan sebagai penyearah dalam Rangkaian Elektronika. Dioda pada umumnya mempunyai 2 Elektroda (terminal) yaitu Anoda (+) dan Katoda (-) dan memiliki prinsip kerja yang berdasarkan teknologi pertemuan p-n semikonduktor yaitu dapat mengalirkan arus dari sisi tipe-p (Anoda) menuju ke sisi tipe-n (Katoda) tetapi tidak dapat mengalirkan arus ke arah sebaliknya.

g. OP AMP

Operational Amplifier atau lebih dikenal dengan istilah Op-Amp adalah salah satu dari bentuk IC Linear yang berfungsi sebagai Penguat Sinyal listrik. Sebuah Op-Amp terdiri dari beberapa Transistor, Dioda, Resistor dan Kapasitor yang terinterkoneksi dan terintegrasi sehingga memungkinkannya untuk menghasilkan Gain (penguatan) yang tinggi pada rentang frekuensi yang luas.

h. Touch Sensor

Touch Sensor atau Sensor Sentuh adalah sensor elektronik yang dapat mendeteksi sentuhan. Sensor Sentuh ini pada dasarnya beroperasi sebagai sakelar apabila disentuh, seperti sakelar pada lampu, layar sentuh ponsel dan lain sebagainya.

Pin Out

Spesifikasi

Grafik respon sensor

i. PIR Sensor

Sensor pir adalah sensor yang digunakan untuk mendeteksi adanya pancaran sinar infra merah. Sensor pir ini bersifat pasif, artinya sensor ini tidak memancarkan sinar infra merah tetapi hanya menerima radiasi sinar infra merah dari luar

pin out

Spesifikasi:

• Vin : dc 5v 9v.
• Radius : 180 derajat.
• Jarak deteksi : 5 7 meter.
• Output : digital ttl.
• Memiliki setting sensitivitas.
• Memiliki setting time delay.
• Dimensi : 3,2 cm x 2,4 cm x 2,3 cm.
• Berat : 10 gr.

Grafik sensor

j. Sensor suhu

Sensor suhu LM35 adalah komponen elektronika yang memiliki fungsi untuk mengubah besaran suhu menjadi besaran listrik dalam bentuk tegangan.

Karakteristik Sensor LM35 :

• Memiliki sensitivitas suhu, dengan faktor skala linier antara tegangan dan suhu 10 mVolt/ºC, sehingga dapat dikalibrasi langsung dalam celcius.
• Memiliki ketepatan atau akurasi kalibrasi yaitu 0,5ºC pada suhu 25 º.
• Memiliki jangkauan maksimal operasi suhu antara -55 ºC sampai +150 ºC.
• Bekerja pada tegangan 4 sampai 30 volt.
• Memiliki arus rendah yaitu kurang dari 60 µA.
• Memiliki pemanasan sendiri yang rendah (low-heating) yaitu kurang dari 0,1 ºC pada udara diam.
• Memiliki impedansi keluaran yang rendah yaitu 0,1 W untuk beban 1 mA.
• Memiliki ketidaklinieran hanya sekitar ± ¼ ºC.

Grafik Respon Sensor LM35

Jika dilihat pada grafik, ketika suhu semakin meningkat maka tegangan yang dihasilkan pun semakin besar.

K. Motor DC

Motor Listrik DC atau DC Motor adalah suatu perangkat yang mengubah energi listrik menjadi energi kinetik atau gerakan (motion). Motor DC ini juga dapat disebut sebagai Motor Arus Searah. Seperti namanya, DC Motor memiliki dua terminal dan memerlukan tegangan arus searah atau DC (Direct Current) untuk dapat menggerakannya. Motor Listrik DC ini biasanya digunakan pada perangkat-perangkat Elektronik dan listrik yang menggunakan sumber listrik DC seperti Vibrator Ponsel, Kipas DC dan Bor Listrik DC.

Spesifikasi

Pin Out

Grafik Sensor

l. Ground

Sistem ground yang merupakan sebuah titik referensi tegangan yang memiliki nilai “nol”. Titik “nol” pada listrik AC & DC Untuk rangkaian DC, ground merupakan jalur kabel listrik yang berhubungan dengan kutub negatif (-) dari baterai/accu. Atau dengan kata lain ground ini digunakan untuk meniadakan beda potensial dengan mengalirkan arus sisa dari kebocoran tegangan atau arus pada rangkaian.

m. LED

Lampu LED atau kepanjangannya Light Emitting Diode adalah suatu lampu indikator dalam perangkat elektronika yang biasanya memiliki fungsi untuk menunjukkan status dari perangkat elektronika tersebut.

Tegangan LED menurut warna yang dihasilkan:

• Infra merah : 1,6 V.
• Merah : 1,8 V – 2,1 V.
• Oranye : 2,2 V.
• Kuning : 2,4 V.
• Hijau : 2,6 V.
• Biru : 3,0 V – 3,5 V.
• Putih : 3,0 – 3,6 V.
• Ultraviolet : 3,5 V.

n. Rain sensor

Rain Sensor adalah jenis sensor yang berfungsi untuk mendeteksi terjadinya hujan atau tidak, yang dapat difungsikan dalam segala macam aplikasi dalam kehidupan sehari – hari.

Prinsip kerja dari modul sensor ini yaitu pada saat ada air hujan turun dan mengenai panel sensor maka akan terjadi proses elektrolisasi oleh air hujan. Dan karena air hujan termasuk dalam golongan cairan elektrolit yang dimana cairan tersebut akan menghantarkan arus listrik.

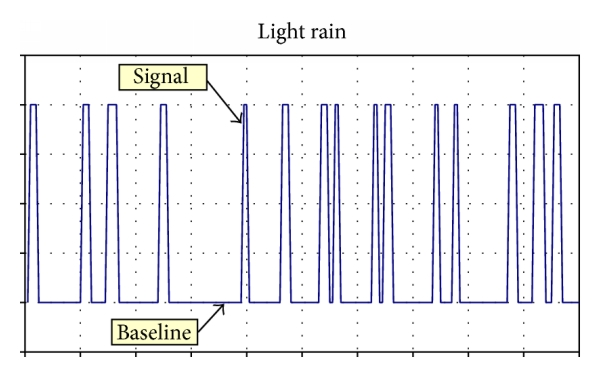

Grafik sensor hujan

 4. Dasar Teori[kembali]

a. Resistor

Resistor atau hambatan adalah salah satu komponen elektronika yang memiliki nilai hambatan tertentu, dimana hambatan ini akan menghambat arus listrik yang mengalir melaluinya. Sebuah resistor biasanya terbuat dari bahan campuran Carbon. Namun tidak sedikit juga resistor yang terbuat dari kawat nikrom, sebuah kawat yang memiliki resistansi yang cukup tinggi dan tahan pada arus kuat. Contoh lain penggunaan kawat nikrom dapat dilihat pada elemen pemanas setrika. Jika elemen pemanas tersebut dibuka, maka terdapat seutas kawat spiral yang biasa disebut dengan kawat nikrom.

Satuan Resistor adalah Ohm (simbol: Ω) yang merupakan satuan SI untuk resistansi listrik. Dalam sejarah, kata ohm itu diambil dari nama salah seorang fisikawan hebat asal German bernama George Simon Ohm. Beliau juga yang mencetuskan keberadaan hukum ohm yang masih berlaku hingga sekarang.
Resistor berfungsi sebagai penghambat arus listrik. Jika ditinjau secara mikroskopik, unsur-unsur penyusun resistor memiliki sedikit sekali elektron bebas. Akibatnya pergerakan elektronya menjadi sangat lambat. Sehingga arus yang terukur pada multimeter akan menunjukan angka yang lebih rendah jika dibandingkan rangkaian listrik tanpa resistor.

Namun meskipun misalnya kita menyusun rangkaian listrik tanpa resistor, bukan berarti tidak ada hambatan listrik didalamnya. Karena setiap konduktor pasti memiliki nilai hambatan, meskipun relatif kecil. Namun dalam perhitungan matematis, biasanya kita abaikan nilai hambatan pada konduktor tersebut, dan kita anggap konduktor dalam kondisi ideal. Itu berarti besar resistansi konduktor adalah nol.

Cara menghitung nilai resistansi resistor dengan gelang warna:

1. Masukkan angka langsung dari kode warna gelang pertama.

2. Masukkan angka langsung dari kode warna gelang kedua.

3. Masukkan angka langsung dari kode warna gleang ketiga.

4. Masukkan jumlah nol dari kode warna gelang ke-4 atau pangkatkan angka tersebut dengan 10 (10^n), ini merupakan nilai toleransi dari resistor.

Resistor mempunyai nilai resistansi (tahanan) tertentu yang dapat memproduksi tegangan listrik di antara kedua pin dimana nilai tegangan terhadap resistansi tersebut berbanding lurus dengan arus yang mengalir, berdasarkan persamaan Hukum OHM :

Dimana V adalah tegangan,  I adalah kuat arus, dan R adalah Hambatan

b. Dioda

Dioda adalah komponen yang terbuat dari bahan semikonduktor dan mempunyai fungsi untuk menghantarkan arus listrik ke satu arah tetapi menghambat arus listrik dari arah sebaliknya. Sebuah Dioda dibuat dengan menggabungkan dua bahan semi-konduktor tipe-P dan semi-konduktor tipe-N. Ketika dua bahan ini digabungkan, terbentuk lapisan kecil lain di antaranya yang disebut depletion layer. Ini karena lapisan tipe-P memiliki hole berlebih dan lapisan tipe-N memiliki elektron berlebih dan keduanya mencoba berdifusi satu sama lain membentuk penghambat resistansi tinggi antara kedua bahan seperti pada gambar di bawah ini. Lapisan penyumbatan ini disebut depletion layer.



Ketika tegangan positif diterapkan ke Anoda dan tegangan negatif diterapkan ke Katoda, dioda dikatakan dalam kondisi bias maju. Selama keadaan ini tegangan positif akan memompa lebih banyak hole ke daerah tipe-P dan tegangan negatif akan memompa lebih banyak elektron ke daerah tipe-N yang menyebabkan depletion layer hilang sehingga arus mengalir dari Anoda ke Katoda. Tegangan minimum yang diperlukan untuk membuat dioda bias maju disebut forward breakdown voltage.

Jika tegangan negatif diterapkan ke anoda dan tegangan positif diterapkan ke katoda, dioda dikatakan dalam kondisi bias terbalik. Selama keadaan ini tegangan negatif akan memompa lebih banyak elektron ke material tipe-P dan material tipe-N akan mendapatkan lebih banyak hole dari tegangan positif yang membuat depletion layer lebih besar dan dengan demikian tidak memungkinkan arus mengalir melaluinya. Kondisi ini hanya terjadi pada dioda yang ideal, kenyataannya arus yang kecil tetap dapat mengalir pada bias terbalik dioda.

Berikut ini adalah fungsi dari dioda antara lain:

• Untuk alat sensor panas, misalnya dalam amplifier.
• Sebagai sekering(saklar) atau pengaman
•  Untuk rangkaian clamper dapat memberikan tambahan partikel DC untuk sinyal AC.
• Untuk menstabilkan tegangan pada voltage regulator
• Untuk penyearah
• Untuk indikator
• Untuk alat menggandakan tegangan.
• Untuk alat sensor cahaya, biasanya menggunakan dioda photo.

Dioda dapat dibagi menjadi beberapa jenis:

1. Dioda Penyearah (Dioda Biasa atau Dioda Bridge) yang berfungsi sebagai penyearah arus AC ke arus DC.

2. Dioda Zener yang berfungsi sebagai pengaman rangkaian dan juga sebagai penstabil tegangan.

3. Dioda LED yang berfungsi sebagai lampu Indikator ataupun lampu penerangan.

4. Dioda Photo yang berfungsi sebagai sensor cahaya.

5. Dioda Schottky yang berfungsi sebagai Pengendali.

Untuk menentukan arus zenner  berlaku persamaan:

Pada grafik terlihat bahwa pada tegangan dibawah ambang batas tegangan mundur (reverse) sebuah dioda akan tembus (menghantar) dan tidak bisa menahan lagi. Batas ini disebut dengan area tegangan breakdown dioda. Kondisi dioda pada area ini adalah tembus atau menghantar dan tidak menghambat. Kemudian pada level tegangan diantara tegangan breakdown dan tegangan forward terdapat area tegangan reverse dan tegangan cut off. Pada area ini kondisi dioda adalah menahan atau tidak mengalirkan arus listrik.

c. Transistor

Transistor adalah sebuah komponen di dalam elektronika yang diciptakan dari bahan-bahan semikonduktor dan memiliki tiga buah kaki. Masing-masing kaki disebut sebagai basis, kolektor, dan emitor.

1. Emitor (E) memiliki fungsi untuk menghasilkan elektron atau muatan negatif.

2. Kolektor (C) berperan sebagai saluran bagi muatan negatif untuk keluar dari dalam transistor.

3. Basis (B) berguna untuk mengatur arah gerak muatan negatif yang keluar dari transistor melalui kolektor.



Berfungsi sebagai penguat, sebagai sirkuit pemutus dan penyambung arus (switching), stabilisasi tegangan, dan modulasi sinyal. Selain itu, transistor biasanya juga dapat digunakan sebagai saklar dalam rangkaian elektronika. Jika ada arus yang cukup besar di kaki basis, transistor akan mencapai titik jenuh. Pada titik jenuh ini transistor mengalirkan arus secara maksimum dari kolektor ke emitor sehingga transistor seolah-olah short pada hubungan kolektor-emitor. Jika arus base sangat kecil maka kolektor dan emitor bagaikan saklar yang terbuka. Pada kondisi ini transistor dalam keadaan cut off sehingga tidak ada arus dari kolektor ke emitor.



Rumus-rumus transistor:

Spesifikasi :

• Bi-Polar Transistor
• DC Current Gain (hFE) is 800 maximum
• Continuous Collector current (IC) is 100mA
• Emitter Base Voltage (VBE) is > 0.6V
• Base Current(IB) is 5mA maximum

Konfigurasi Transistor

Konfigurasi Common Base adalah konfigurasi yang kaki Basis-nya di-ground-kan dan digunakan bersama untuk INPUT maupun OUTPUT.  Pada Konfigurasi Common Base, sinyal INPUT dimasukan ke Emitor  dan sinyal OUTPUT-nya diambil dari Kolektor, sedangkan kaki Basis-nya di-ground-kan. Oleh karena itu, Common Base juga sering disebut dengan istilah “Grounded Base”. Konfigurasi Common Base ini menghasilkan Penguatan Tegangan antara sinyal INPUT dan sinyal OUTPUT namun tidak menghasilkan penguatan pada arus.

Konfigurasi Common Collector (CC) atau Kolektor Bersama memiliki sifat dan fungsi yang berlawan dengan Common Base (Basis Bersama). Kalau pada Common Base menghasilkan penguatan Tegangan tanpa memperkuat Arus, maka Common Collector ini memiliki fungsi yang dapat menghasilkan Penguatan  Arus namun tidak menghasilkan penguatan Tegangan. Pada Konfigurasi Common Collector, Input diumpankan ke Basis Transistor sedangkan Outputnya diperoleh dari Emitor Transistor sedangkan Kolektor-nya di-ground-kan dan digunakan bersama untuk INPUT maupun OUTPUT. Konfigurasi Kolektor bersama (Common Collector) ini sering disebut juga dengan Pengikut Emitor (Emitter Follower) karena tegangan sinyal Output pada Emitor hampir sama dengan tegangan Input Basis.

Konfigurasi Common Emitter (CE) atau Emitor Bersama merupakan Konfigurasi Transistor yang paling sering digunakan, terutama pada penguat yang membutuhkan penguatan Tegangan dan Arus secara bersamaan. Hal ini dikarenakan Konfigurasi Transistor dengan Common Emitter ini menghasilkan penguatan Tegangan dan Arus antara sinyal Input dan sinyal Output. Common Emitter adalah konfigurasi Transistor dimana kaki Emitor Transistor di-ground-kan dan dipergunakan bersama untuk INPUT dan OUTPUT. Pada Konfigurasi Common Emitter ini, sinyal INPUT dimasukan ke Basis dan sinyal OUTPUT-nya diperoleh dari kaki Kolektor.

 Jejenis konfigurasi transistor:

    1.  Fixed Bias

    Fixed bias yaitu, arus bias IB didapat dari VCC yang dihubungkan ke kaki B melewati tahanan R seperti gambar dibawah:

        maka,

        dimana,

        dan

    2. Emitter-Stabilized Bias

    Emitter-Stabilized Bias adalah rangkaian Fixed bias yang ditambahkan tahanan RE seperti gambar dibawah:

        maka,

        sehingga tahanan RE kalau dilihat dari input untuk mencari arus IB adalah sebesar (β+1)RE

        3. Self Bias

Self Bias adalah arus input didapatkan dari pemberian tegangan input VBB seperti gambar dibawah:

        Dengan menggunakan hukum KVL, didapat,



        maka,

    4. Voltage-divider Bias

     Voltage-divider Bias adalah arus bias didapatkan dari tegangan di R2 dari hubungan VCC seri dengan R1 dan R2 seperti gambar dibawah:

    Untuk mencari arus IB maka dilakukan perubahan rangkaian denganmemakai metoda thevenin sehingga menghasilkan rangkaianpengganti seperti gambar dibawah:

        dimana,

Rth = R1 // R2 dan

         maka,

d. Relay

Relay merupakan komponen elektronika berupa saklar atau switch elektrik yang dioperasikan secara listrik dan terdiri dari 2 bagian utama yaitu Elektromagnet (coil) dan mekanikal (seperangkat kontak Saklar/Switch). Komponen elektronika ini menggunakan prinsip elektromagnetik untuk menggerakan saklar sehingga dengan arus listrik yang kecil (low power) dapat menghantarkan listrik yang bertegangan lebih tinggi.

Pada dasarnya, Relay terdiri dari 4 komponen dasar  yaitu :

1. Electromagnet (Coil)

2. Armature

3. Switch Contact Point (Saklar)

4. Spring

 Gambar dari bagian-bagian relay

Berdasarkan gambar diatas, sebuah Besi (Iron Core) yang dililit oleh sebuah kumparan Coil yang berfungsi untuk mengendalikan Besi tersebut. Apabila Kumparan Coil diberikan arus listrik, maka akan timbul gaya Elektromagnet yang kemudian menarik Armature untuk berpindah dari Posisi sebelumnya (NC) ke posisi baru (NO) sehingga menjadi Saklar yang dapat menghantarkan arus listrik di posisi barunya (NO). Posisi dimana Armature tersebut berada sebelumnya (NC) akan menjadi OPEN atau tidak terhubung. Pada saat tidak dialiri arus listrik, Armature akan kembali lagi ke posisi Awal (NC). Coil yang digunakan oleh Relay untuk menarik Contact Poin ke Posisi Close pada umumnya hanya membutuhkan arus listrik yang relatif kecil.

Kontak Poin (Contact Point) Relay terdiri dari 2 jenis yaitu :

- Normally Close (NC) yaitu kondisi awal sebelum diaktifkan akan selalu berada di posisi CLOSE (tertutup)

- Normally Open (NO) yaitu kondisi awal sebelum diaktifkan akan selalu berada di posisi OPEN (terbuka)

e. Lampu

lampu listrik adalah suatu perangkat yang dapat menghasilkan cahaya saat dialiri arus listrik. arus lampu yang dimaksud ini dapat berasal tenaga listrik yang dihasilkan oleh pembangkit listrik terpusat seperti PLN dan Genset ataupun tenaga listrik yang dihasilkan oleh baterai dan aki

jenis jenis lampu listrik

seiring dengan perkembangan teknologi, lampu listrik juga telah mengalami berbagai perbaikan dan kemajuan. teknologi lampu listrik bukan saja lampu pijar yang ditemukan oleh Thomas Alva Edison saja namun sudah terdiri dari berbagai jenis dan teknologi. pada dasarnya, lampu listrik dapat dikategorikan dalam tiga jenis yaitu Incandescent Lamp (lampu pijar), Gas-discharge Lamp (lampu lucutan gas) dan Light Emitting Diode (lampu LED)

Lampu pijar (Incandescent Lamp)

Incandescent Lamp adalah jenis lampu listrik yang menghasilkan cahaya dengan cara memanaskan kawat filamen di dalam bola kaca yang diisi dengan gas tertentu seperti nitrogen, argon, kripton atau hidrogen. kita dapat menemukan lampu pijar dalam berbagai pilihan tegangan listrik yaitu tegangan listrik yang berkisar dari 1,5 V hingga 300V.

Lampu Pijar yang dapat bekerja pada Arus DC maupun Arus AC ini banyak digunakan di Lampu Penerang Jalan, Lampu Rumah dan Kantor, Lampu Mobil, Lampu Flash dan juga Lampu Dekorasi.  Pada umumnya Lampu Pijar hanya dapat bertahan sekitar 1000 jam dan memerlukan Energi listrik yang lebih banyak dibandingkan dengan jenis-jenis lampu lainnya.

Lampu Lucutan Gas (Gas discharge Lamp)

Lampu lucutan gas menghasilkan cahaya dengan mengirimkan lucutan elektris melalui gas yang terionisasi, misalnya pada plasma. Sifat lucutan gas sangat tergantung pada frekuensi atau modulasi arus listriknya. Biasanya, lampu lampu ini menggunakan gas mulia (argon, neon, kripton, dan xenon) atau campuran dari gas-gas tersebut. Sebagian besar lampu-lampu ini juga mengandung bahan-bahan tambahan, seperti merkuri, natrium, dan/atau halida logam.

Lampu LED (Light Emitting Diode)

Lampu LED adalah komponen elektronika yang dapat memancarkan  cahaya monokromatik ketika diberikan tegangan maju. LED merupakan keluarga Dioda yang terbuat dari bahan semikonduktor. Warna warna Cahaya yang dipancarkan oleh LED tergantung pada jenis bahan semikonduktor yang dipergunakannya. LED juga dapat memancarkan sinar inframerah yang tidak tampak oleh mata seperti yang sering kita jumpai pada Remote Control TV ataupun Remote Control perangkat elektronik lainnya.

Tabel. Warna dan Material LED

	Warna	Panjanggelombang [nm]	Material semikonduktor
	Infrared	λ > 760	Gallium arsenide (GaAs)Aluminium gallium arsenide (AlGaAs)
	Red	610 < λ < 760	Aluminium gallium arsenide (AlGaAs)Gallium arsenide phosphide (GaAsP)Aluminium gallium indium phosphide (AlGaInP)Gallium(III) phosphide (GaP)
	Orange	590 < λ < 610	Gallium arsenide phosphide (GaAsP)Aluminium gallium indium phosphide (AlGaInP)Gallium(III) phosphide (GaP)
	Yellow	570 < λ < 590	Gallium arsenide phosphide (GaAsP)Aluminium gallium indium phosphide (AlGaInP)Gallium(III) phosphide (GaP)
	Green	500 < λ < 570	Indium gallium nitride (InGaN) / Gallium(III) nitride (GaN)Gallium(III) phosphide (GaP)Aluminium gallium indium phosphide (AlGaInP)Aluminium gallium phosphide (AlGaP)
	Blue	450 < λ < 500	Zinc selenide (ZnSe)Indium gallium nitride (InGaN)
	Violet	400 < λ < 450	Indium gallium nitride (InGaN)
	Purple	multiple types	Dual blue/red LEDs, blue with red phosphor, or white with purple plastic
	Ultraviolet	λ < 400	Diamond (235 nm) Boron nitride (215 nm) Aluminium nitride (AlN) (210 nm) Aluminium gallium nitride (AlGaN)Aluminium gallium indium nitride (AlGaInN) – (down to 210 nm)
	Pink	multiple types	Blue with one or two phosphor layers: yellow with red, orange or pink phosphor added afterwards, or white with pink pigment or dye.
	White	Broad spectrum	Blue/UV diode with yellow phosphor

f. Motor DC

    Motor yang beroperasi pada arus DC disebut sebagai Motor DC dan motor yang menggunakan arus AC disebut sebagai motor AC. Umumnya kamu tidak akan terlalu banyak menjumpai motor AC tetapi motor DC hampir digunakan dimana saja, yang mana di bidang listrik dinamai DC motor.

    Motor DC adalah motor listrik yang merupakan perangkat elektromekanis yang menggunakan interaksi medan magnet dan konduktor untuk mengubah energi listrik menjadi energi mekanik putar, dimana motor DC dirancang untuk dijalankan dari sumber daya arus searah (DC). Sudah lebih dari 100 tahun motor DC brush (disikat) digunakan dalam industri serta aplikasi domestik.

Prinsip Kerja Motor DC :

Komponen utama dari Motor DC adalah Winding/liltan, Magnet, Rotors, Brushes, Stator dan sumber arus searah (Arus DC). Ketika armature ditempatkan dalam medan magnet yang dihasilkan oleh magnet maka armature diputar dengan menggunakan arus searah, hal ini menghasilkan gaya mekanik. Dengan memanfaatkan putaran motor DC banyak jenis pekerjaan yang dapat dikerjakan.

g. Ground

    Ground adalah suatu sistem instalasi listrik yang bisa meniadakan beda potensial sebagai pelepasan muatan listrik berlebih pada suatu instalasi listrik dengan cara mengalirkannya ke tanah sehingga istilah sehari hari yang sering digunakan yaitu pentanahan atau arde.

h. OP AMP

Op-Amp adalah salah satu dari bentuk IC Linear yang berfungsi sebagai Penguat Sinyal listrik. Sebuah Op-Amp terdiri dari beberapa Transistor, Dioda, Resistor dan Kapasitor yang terinterkoneksi dan terintegrasi sehingga memungkinkannya untuk menghasilkan Gain (penguatan) yang tinggi pada rentang frekuensi yang luas.

 Simbol

Karakteristik IC OpAmp

· Penguatan Tegangan Open-loop atau Av = ∞ (tak terhingga)

· Tegangan Offset Keluaran (Output Offset Voltage) atau Voo = 0 (nol)

· Impedansi Masukan (Input Impedance) atau Zin= ∞ (tak terhingga)

· Impedansi Output (Output Impedance ) atau Zout = 0 (nol)

· Lebar Pita (Bandwidth) atau BW = ∞ (tak terhingga)

· Karakteristik tidak berubah dengan suhu

Inverting Amplifier

Rumus:

NonInverting

Rumus:

Komparator

Rumus:

Adder

Rumus:

Bentuk Gelombang



Jenis - jenis rangkaian op amp yang digunakan pada rangkaian kontrol penerangan ruangan ini adalah

1. Voltage Follower

    Voltage follower, juga dikenal sebagai buffer amplifier atau unity-gain amplifier, adalah sebuah rangkaian elektronika yang menggunakan op-amp (operational amplifier) untuk mengisolasi sumber sinyal dari beban tanpa mengubah sinyalnya. Ciri utama dari voltage follower adalah memiliki gain (penguatan) sebesar 1, yang berarti tegangan keluaran (output) sama dengan tegangan masukan (input).

        Syarat op-amp ideal adalah Ed = 0 maka Vo = Vi sehingga ACL = Vo / Vi = 1

2. Non Inverting Amplifier

    Rangkaian non inverting amplifier (tidak membalik) adalah seperti gambar dibawah, input dimasukkan ke kaki non inverting sehingga teganganoutput yang dihasilkan sefasa dengan tegangan input. Untuk mencari turunan penguatan tegangan ACL maka rangkaian dimisalkan dahulu dengan input dc positif, seperti gambar dibawah



Dari rangkaian gambar diatas dengan syarat op-amp ideal Ed = 0 maka VA = Vi sehingga rangkaian dapat disederhanakan untuk mencari arus I seperti gambar dibawah

Dengan I = Vi/Ri ,maka dapat dicari ACL rangkaian non inverting amplifier dengan persamaan:

3.  Detector Non Inverting (Dengan Vref = bertegangan positif )

Rangkaian detektor non-inverting menggunakan op-amp dalam mode non-inverting, di mana sinyal input diterapkan pada terminal non-inverting (+) op-amp, dan terminal inverting (-) dihubungkan ke output melalui rangkaian umpan balik. Fungsi utamanya adalah untuk memperkuat sinyal input tanpa membalik polaritasnya. Rangkaian detektor non inverting dengan tegangan input Vi berupa gelombang segitiga dan tegangan referensi Vref > 0 Volt.

Dengan menggunakan persamaan (1) maka Vi = V1 dan +Vref = V2. Didapatkan rumus tegangan output:



i. sensor pir

Sensor PIR (Passive Infrared Receiver) adalah sebuah sensor yang biasa digunakan untuk mendeteksi keberadaan manusia. Sensor PIR adalah sebuah sensor yang menangkap pancaran sinyal inframerah yang dikeluarkan oleh tubuh manusia maupun hewan. Sensor PIR dapat merespon perubahan- perubahan pancaran sinyal inframerah yang dipancarkan oleh tubuh manusia.

Sensor ini biasanya digunakan dalam perancangan detektor gerakan berbasis PIR. Karena semua benda memancarkan energi radiasi, sebuah gerakan akan terdeteksi ketika sumber infra merah dengan suhu tertentu (misal: manusia) melewati sumber infra merah yang lain dengan suhu yang berbeda (misal: dinding), maka sensor akan membandingkan pancaran infra merah yang diterima setiap satuan waktu, sehingga jika ada pergerakan maka akan terjadi perubahan pembacaan pada sensor.

Sensor PIR terdiri dari beberapa bagian yaitu:

a) Lensa Fresnel

Lensa Fresnel pertama kali digunakan pada tahun 1980an. Digunakan sebagai lensa yang memfokuskan sinar pada lampu mercusuar. Penggunaan paling luas pada lensa Fresnel adalah pada lampu depan mobil, di mana mereka membiarkan berkas parallel secara kasar dari pemantul parabola dibentuk untuk memenuhi persyaratan pola sorotan utama. Namun kini, lensa Fresnel pada mobil telah ditiadakan diganti dengan lensa plain polikarbonat. Lensa Fresnel juga berguna dalam pembuatan film, tidak hanya karena kemampuannya untuk memfokuskan sinar terang, tetapi juga karena intensitas cahaya yang relative konstan diseluruh lebar berkas cahaya.

b) IR Filter

IR Filter dimodul sensor PIR ini mampu menyaring panjang gelombang sinar infrared pasif antara 8 sampai 14 mikrometer, sehingga panjang gelombang yang dihasilkan dari tubuh manusia yang berkisar antara 9 sampai 10 mikrometer ini saja yang dapat dideteksi oleh sensor. Sehingga Sensor PIR hanya bereaksi pada tubuh manusia saja.

c) Pyroelectric Sensor

Seperti tubuh manusia yang memiliki suhu tubuh kira-kira 32˚C, yang merupakan suhu panas yang khas yang terdapat pada lingkungan. Pancaran sinar inframerah inilah yang kemudian ditangkap oleh Pyroelectric sensor yang merupakan inti dari sensor PIR ini sehingga menyebabkan Pyroelectic sensor yang terdiri dari galium nitrida, caesium nitrat dan litium tantalate menghasilkan arus listrik. Mengapa bisa menghasilkan arus listrik? Karena pancaran sinar inframerah pasif ini membawa energi panas. Material pyroelectric bereaksi menghasilkan arus listrik karena adanya energi panas yang dibawa oleh infrared pasif tersebut. Prosesnya hampir sama seperti arus listrik yang terbentuk ketika sinar matahari mengenai solar cell.

d) Amplifier

Sebuah sirkuit amplifier yang ada menguatkan arus yang masuk pada material pyroelectric.

e) Komparator

Setelah dikuatkan oleh amplifier kemudian arus dibandingkan oleh komparator sehingga mengahasilkan output.

Simulasi Gif kasar berikut menunjukkan bagaimana sensor PIR merespons manusia yang bergerak dan mengembangkan beberapa pulsa pendek dan tajam di seluruh output lead-nya untuk pemrosesan yang diperlukan atau memicu tahap relay yang dikonfigurasi dengan tepat

Simbol PIR Sensor :

j. sensor rain

Rain Sensor adalah jenis sensor yang berfungsi untuk mendeteksi terjadinya hujan atau tidak, yang dapat difungsikan dalam segala macam aplikasi dalam kehidupan sehari – hari.

Prinsip kerja dari modul sensor ini yaitu pada saat ada air hujan turun dan mengenai panel sensor maka akan terjadi proses elektrolisasi oleh air hujan. Dan karena air hujan termasuk dalam golongan cairan elektrolit yang dimana cairan tersebut akan menghantarkan arus listrik.

Pada sensor hujan ini terdapat ic komparator yang dimana output dari sensor ini dapat berupa logika high dan low (on atau off). Serta pada modul sensor ini terdapat output yang berupa tegangan pula. Sehingga dapat dikoneksikan ke pin khusus Arduino yaitu Analog Digital Converter. Dengan singkat kata, sensor ini dapat digunakan untuk memantau kondisi ada tidaknya hujan di lingkungan luar yang dimana output dari sensor ini dapat berupa sinyal analog maupun sinyal digital.







Grafik sensor hujan



k. touch sensor

Sensor Sentuh adalah sensor elektronik yang dapat mendeteksi sentuhan. Sensor Sentuh ini pada dasarnya beroperasi sebagai sakelar apabila disentuh, seperti sakelar pada lampu, layar sentuh ponsel dan lain sebagainya. Tubuh manusia memiliki Panca Indera yang berfungsi untuk berinteraksi dengan lingkungan di sekitarnya. Konsep yang sama juga diterapkan pada mesin atau perangkat elektronik/listrik agar dapat melakukan interaksi dengan lingkungan disekitarnya. Oleh karena itu, berbagai jenis sensor pun diciptakan untuk melakukan tugas tersebut. Salah satu sensor tersebut adalah Sensor Sentuh atau Touch Sensor.

Berdasarkan fungsinya, Sensor Sentuh dapat dibedakan menjadi dua jenis utama yaitu Sensor Kapasitif dan Sensor Resistif. Sensor Kapasitif atau Capacitive Sensor bekerja dengan mengukur kapasitansi sedangkan sensor Resistif bekerja dengan mengukur tekanan yang diberikan pada permukaannya.

Sensor Kapasitif

• Sensor sentuh Kapasitif merupakan sensor sentuh yang sangat populer pada saat ini, hal ini dikarenakan Sensor Kapasitif lebih kuat, tahan lama dan mudah digunakan serta harga yang relatif lebih murah dari sensor resistif. Ponsel-ponsel pintar saat ini telah banyak yang menggunakan teknologi ini karena juga menghasilkan respon yang lebih akurat.

  Berbeda dengan Sensor Resistif yang menggunakan tekanan tertentu untuk merasakan perubahan pada permukaan layar, Sensor Kapasitif memanfaatkan sifat konduktif alami pada tubuh manusia untuk mendeteksi perubahan layar sentuhnya. Layar sentuh sensor kapasitif ini terbuat dari bahan konduktif (biasanya Indium Tin Oxide atau disingkat dengan ITO) yang dilapisi oleh kaca tipis dan hanya bisa disentuh oleh jari manusia atau stylus khusus ataupun sarung khusus yang memiliki sifat konduktif.

  Pada saat jari menyentuh layar, akan terjadi perubahaan medan listrik pada layar sentuh tersebut dan kemudian di respon oleh processor untuk membaca pergerakan jari tangan tersebut. Jadi perlu diperhatikan bahwa sentuhan kita tidak akan di respon oleh layar sensor kapasitif ini apabila kita menggunakan bahan-bahan non-konduktif sebagai perantara jari tangan dan layar sentuh tersebut.

Sensor Resistif

• Tidak seperti sensor sentuh kapasitif, sensor sentuh resistif ini tidak tergantung pada sifat listrik yang terjadi pada konduktivitas pelat logam. Sensor Resistif bekerja dengan mengukur tekanan yang diberikan pada permukaannya. Karena tidak perlu mengukur perbedaan kapasitansi, sensor sentuh resistif ini dapat beroperasi pada bahan non-konduktif seperti pena, stylus atau jari di dalam sarung tangan.

  Sensor sentuh resistif terdiri dari dua lapisan konduktif yang dipisahkan oleh jarak atau celah yang sangat kecil. Dua lapisan konduktif (lapisan atas dan lapisan bawah) ini pada dasarnya terbuat dari sebuah film. Film-film umumnya dilapisi oleh Indium Tin Oxide yang merupakan konduktor listrik yang baik dan juga transparan (bening).

  Cara kerjanya hampir sama dengan sebuah sakelar, pada saat film lapisan atas mendapatkan tekanan tertentu baik dengan jari maupun stylus, maka film lapisan atas akan bersentuhan dengan film lapisan bawah sehingga menimbulkan aliran listrik pada titik koordinat tertentu layar tersebut dan memberikan signal ke prosesor untuk melakukan proses selanjutnya.

Pin Out

Spesifikasi

Grafik Respon Sensor Touch

Dapat dilihat bahwa pada grafik di atas saat sentuhan terdeteksi maka signal touch akan muncul.

l. sensor uv

Sensor cahaya ultraviolet adalah sensor cahaya yang hanya merespon perubahan intensitas cahaya ultraviolet yang mengenainya. Sensor ini menerima input dalam bentuk intensitas cahaya ultraviolet dan menghasilkan output dalam bentuk perubahan besaran listrik.

Prinsip kerja sensor UV didasarkan pada radiasi sinar ultraviolet. Ketika sinar ultraviolet menyinari permukaan sensor, foton akan membangkitkan elektron, dan elektron ini akan diukur oleh sensor. Ada dua jenis sensor UV:

1. Sensor UV Fotodioda : Beroperasi dengan mengukur kekuatan arus yang dihasilkan saat cahaya ultraviolet mengenai fotodioda, untuk menentukan intensitas radiasi UV.
2. Sensor UV Fotosel : Beroperasi dengan mengukur perubahan resistansi yang disebabkan oleh sinar ultraviolet yang mengenai permukaan sensor, untuk menentukan intensitas radiasi UV.

Prinsip pengukuran sensor UV (Ultraviolet) didasarkan pada karakteristik radiasi sinar ultraviolet. Sinar ultraviolet memiliki rentang panjang gelombang 100 hingga 400 nm dan merupakan gelombang elektromagnetik berenergi tinggi dan berdaya tembus tinggi. Radiasi UV berdampak signifikan pada kesehatan manusia, dan paparan radiasi UV dalam jangka panjang dapat menyebabkan penyakit seperti kanker kulit dan bintik matahari. Oleh karena itu, sensor UV banyak digunakan dalam pemantauan lingkungan, pengukuran dosis radiasi UV, sterilisasi UV, dan bidang lainnya.

Spesifikasi:

·         Vin : DC 5V 9V.

·         Radius : 180 derajat.

·         Jarak deteksi : 5 7 meter.

·         Output : Digital TTL.

·         Dimensi : 3,2 cm x 2,4 cm x 2,3 cm.

·         Berat : 10 gr.

 Grafik respone sensor

m. sensor suhu

       Sensor suhu LM35 adalah komponen elektronika yang memiliki fungsi untuk mengubah besaran suhu menjadi besaran listrik dalam bentuk tegangan. LM35 memiliki keakuratan tinggi dan kemudahan perancangan jika dibandingkan dengan sensor suhu yang lain, LM35 juga mempunyai keluaran impedansi yang rendah dan linieritas yang tinggi sehingga dapat dengan mudah dihubungkan dengan rangkaian kendali khusus serta tidak memerlukan penyetelan lanjutan.

Gambar 3.1. LM35

Meskipun tegangan sensor ini dapat mencapai 30 volt akan tetapi yang diberikan ke sensor adalah sebesar 5 volt, sehingga dapat digunakan dengan catu daya tunggal dengan ketentuan bahwa LM35 hanya membutuhkan arus sebesar 60 µA hal ini berarti LM35 mempunyai kemampuan menghasilkan panas (self-heating) dari sensor yang dapat menyebabkan kesalahan pembacaan yang rendah yaitu kurang dari 0,5 ºC pada suhu 25 ºC.

Karakteristik Sensor LM35 :

• Memiliki sensitivitas suhu, dengan faktor skala linier antara tegangan dan suhu 10 mVolt/ºC, sehingga dapat dikalibrasi langsung dalam celcius.
• Memiliki ketepatan atau akurasi kalibrasi yaitu 0,5ºC pada suhu 25 º.
• Memiliki jangkauan maksimal operasi suhu antara -55 ºC sampai +150 ºC.
• Bekerja pada tegangan 4 sampai 30 volt.
• Memiliki arus rendah yaitu kurang dari 60 µA.
• Memiliki pemanasan sendiri yang rendah (low-heating) yaitu kurang dari 0,1 ºC pada udara diam.
• Memiliki impedansi keluaran yang rendah yaitu 0,1 W untuk beban 1 mA.
• Memiliki ketidaklinieran hanya sekitar ± ¼ ºC.

Keistimewaan dari IC LM 35 :

• Kalibrasi dalam satuan derajat celcius.
• Lineritas +10 mV/ º C.
• Arus yang mengalir kurang dari 60 μA
• Dioperasikan pada catu daya 4 V – 30 V.
• Range +2 º C – 150 º C.
• Akurasi 0,5 º C pada suhu ruang.
• Suhu lingkungan di deteksi menggunakan bagian IC yang peka terhadap suhu

Grafik Respon Sensor LM35

Jika dilihat pada grafik, ketika suhu semakin meningkat maka tegangan yang dihasilkan pun semakin besar

5. Percobaan[kembali]

    a) Prosedur[kembali]

Step 1    : Buka Aplikasi Proteus

Step 2    : Susun dan siapkan komponen

Step 3    : Rangkai komponen

Step 4    : Mulai simulasi pada proteus

Step 5    : Amati rangkaian yang dibuat

    b) Rangkaian Simulasi dan Prinsip Kerja [kembali]

Rangkaian keseluruhan

Sensor pir

ketika seseorang masuk ke pintu maka sensor pir akan mendeteksi gerakan dari pintu yang akan mengakibatkan testpin berlogika 1. Hal ini akan membuat adanya tegangan keluaran (Vo) sebesar 5 volt dari pir sensor yang akan menjadi Vinput pada op-amp. Op- amp yang digunakan adalah jenis voltage follower dimana Acl = 1 sehingga Vout=Vin. Vout disini akan menjadi tegangan untuk mengaktifkan transistor dan menghasilkan arus basis, kaki inverting dari op amp diumpankan ke Vout op-amp. Lalu dari Vout op-amp diumpankan  ke R5, lalu ke kaki base transistor menuju kaki emitor dan berakhir di ground. Karena tegangan pada VBE bernilai 0,78V, nilai tersebut sudah cukup/memenuhi syarat untuk mengaktifkan transistor. Pad transistor menggunakan voltage divider sehingga R6 dan R7 dihubungkan seri untuk membentuk pembagi tegangan. Ketika transistor aktif, arus dari tegangan 12V akan diumpankan ke R6 menuju kaki base, ke emitor lalu ke R9 dan berakhir di ground, arus juga diumpankan dari R6 ke R7 lalu ke ground. Selanjutnya arus dari tegangan 12V akan diumpankan ke R8 lalu ke relay, masuk ke kolektor, keluar di emitor lalu ke R9 dan berakhir di ground. Karena ada arus yang melewati relay, maka switch relay berpindah ke kiri, dan karena switch relay telah berpindah maka ada arus yang mengalir dari baterai 12V yang akan menghidupkan lampu.

Rain sensor

Sensor ini diletakkan diatas atap rumah, ketika sensor mendeteksi adanya hujan dari atap akan mengakibatkan testpin berlogika 1, jika sensor berlogika 1 maka akan membuat adanya tegangan keluaran sebesar 5 volt dari rain sensor yang akan menjadi tegangan inputan dari op-amp. Op-am yang digunakan adalah non inverting amplifier sehingga outputnya adalah (Rf/Rin +1)Vi, yaitu (10k/10k+1).5 = 10V. Tegangan output ini digunakan untuk mengaktifkan transistor dan menghasilkan arus basis yang menuju ke emitor dan diumpankan ke ground. Karena tegangan Vbe bernilai 0,81 V, hal ini sudah cukup untuk mengaktifkan transistor. pada transistor yang digunakan adalah fixed bias. Nilai dari arus emiter transistor ini adalah arus basis+arus kolektor dan untuk mencari nilai dari arus basis dapat menggunakan rumus Vcc-Vbe/R4, dan untuk mencari arus kolektor dengan menggunaka rumus Ic= beta x Ib .

Ketika transistor on, arus dari tegangan 12V akan diumpankan ke R4 menuju kaki base lalu ke emitor dan menuju ke ground. power suply 12V diumpankan juga ke R3 melewati relay, menuju kolektor, keluar di emitor dan diteruskan ke ground. Karena ada arus yang melewati relay, maka relay berpindah ke kiri dan ada arus yang mengalir dari baterai yang diumpankan ke motor sehingga menggerakkan motor untuk menutup atap dan akan menghidupkan lampu.


Touch sensor



Sensor ini diletakkan di dinding ruangan, ketika sensor mendeteksi adanya sentuhan dari seseorang akan mengakibatkan testpin berlogika 1, jika sensor berlogika 1 maka akan membuat adanya tegangan keluaran sebesar 5V dari touch sensor yang akan menjadi tegangan inputan untuk op-amp, Vout dari sensor diumpankan ke kaki non inverting op amp. Op amp yang digunakan pada rangkaian adalah non inverting amplifier sehingga outputnya adalah (Rf/Rin+1)Vi . Arus dari Vout op amp diumpankan ke Rf dan mengalir ke Rin yang mana Rf dan Rin disusun secara seri dan berakhir ke ground. Tegangan output op amp ini digunakan untuk  mengaktifkan transistor dan menghasilkan arus basis yang mengalir ke emiter lalu diumpankan ke R17 dan berakhir ke ground. Karena tegangan Vbe bernilai 0,80V, hal ini sudah cukup/memenuhi syarat untuk mengaktifkan transistor. Pada trasnsistor yang digunakan adalah transistor self bias. Ketika transistor on, arus dari tegangan 12V akan diumpankan ke R16, masuk ke relay lalu ke kolektor, keluar di emitor lalu diumpankan ke R17 dan berakhir di ground. Ketika arus masuk ke relay ,relay akan menghasilkan medan magnet sehingga akan menarik switch dan akan mematikan lampu.

Sensor UV

Sensor ultraviolet mendeteksi pencahayaan yang terang sehingga tegangan yang terdeteksi mencapai nilai +  0,12 v. Tegangan akan diumpankan ke kaki non inverting op amp. Op amp yang digunakan adalah Detektor non inverting dimana rumus Vo = Aol(Vin-Vref). Dimana Vin adalah tegangan di kaki non inverting dan Vref adalah tegangan di kaki inverting. Jika cahaya terdeteksi maka Vin > Vref.
Aol pada op amp Lm741 sebesar 200.000. Jadi didapatkan (Vin =  0,12 - Vref =  0,06)x200.000=12000
dimana hasilnya bernilai + yang sangat besar, sedangkan output tidak bisa lebih besar dari Vsat, dimana Vsat = Vsuplay - 1 = 5-1 = 4 v. Disini terbaca nilai outputnya adalah 3,98 v, karena tegangan outputnya positif. Arus diumpankan ke R12, lalu ke kaki base, keluar di emitor dan berakhir ground.
Disini terbaca nilai dari vbe sebesar 0,78 v, yang mana nilai tersebut sudah memenuhi syarat untuk mengaktifkan transistor. Transistor yang digunakan yaitu fixed bias.
Ketika transistor on, arus mengalir dari 5 v dan terjadi percabangan. Pertama arus diumpankan ke R11, lalu ke kaki base keluar di emitor dan menuju ground. Arus juga diumpankan ke R10 melewati relay, masuk ke kolektor, keluar di emitor dan berakhir di ground. Karena ad arus yang melewati relay, maka relay akan menghasilkan medan magnet yang akan menarik switch dan lampu akan mati.

Sensor suhu

Ketika panas lampu cukup panas yaitu di atas 50 maka sensor akan mengeluarkan output tegangan >0.5 V yang akan di umpankan ke kaki non inverting dari rangkaian op amp detector non inverting dengan Vref 0,50 V yang membuat output op amp sebesar V saturasi yaitu  11 V, tegangan positif ini akan menghasilkan Tegangan Vbe yang membuat transistor aktif sehingga arus bisa mengalir melewati relay yang membuat switch berpindah posisi dan beralih sumber tegangan lampu dari 12V ke 10V.

    c) Video Simulasi [kembali]

Video penjelasan sensor pir

Video penjelasan sensor rain

Video penjelasan sensor sentuh

Video penjelasan sensor uv

Video penjelasan sensor suhu

 6. Download File[kembali]

Download rangkaian tugas besar klik disini

Video pir sensor klik disini

Video rain sensor klik disini

Video sensor suhu klik disini

Video touch sensor klik disini

Video sensor uv klik disini

Datasheet resistor klik disini

Datasheet transistor NPN klik disini

Datasheet op amp klik disini

Datasheet baterai klik disini

Datasheet lampu klik disini

Datasheet motor klik disini

Datasheet voltmeter klik disini

Datasheet dioda klik disini

Datasheet relay klik disini

Datasheet sensor pir  klik disini

Datasheet sensor rain klik disini

Datasheet sensor touch klik disini

Datasheet sensor suhu klik disini

Datasheet sensor uv klik disini

Datasheet potensiometer klik disini

Download file pir sensor library klik disni

Download file touch sensor library klik disini

Download file rain sensor library klik disini
